PULSE EIB - Das System für Intelligenz und Bus in der Leuchte
Basis für diese neue Lösung bildet das Waldmann Lichtmanagementsystem PULSE. Eine mit dem PULSE-Baustein ausgestattete Leuchte verfügt je nach angeschlossenen Sensoren über eine tageslichtabhängige Lichtregelung oder die Kombination aus Lichtregelung und Präsenzsteuerung. Weitere Funktionen wie externes Schalten, Stellschutz, Dauerbetrieb sind ebenfalls möglich.
Mit dem modularen PULSE EIB System erhält die Leuchte nun zusätzlich zu den Lichtmanagement-funktionen eine EIB-Schnittstelle. Die Funktionen von PULSE bleiben am Arbeitsplatz völlig autark erhalten. Zugleich kann die Leuchte aber auch zentral bedient werden. Die von der Leuchte erfassten Helligkeitswerte und Präsenzstati zum Schalten, Dimmen und Anzeigen können auch zentral abgefragt werden und stehen so anderen Busteilnehmern zur Verfügung. Betreiber bzw. Anwender verfügen somit über autarke und intelligente Leuchten, die sich selbst regeln bzw. steuern und mit dem EIB kommunizieren können, quasi Schalt-/Dimmaktoren inklusive Licht- und Präsenzsensorik in den Leuchten.
Plug and Play

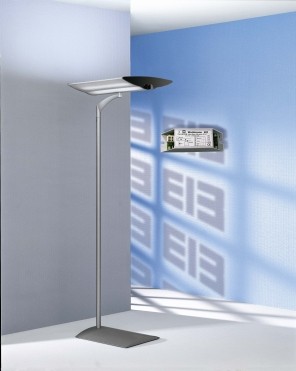

Die Einmaligkeit des PULSE EIB-Systems besteht darin, dass alle Funktionen bereits standardmäßig in der Leuchte integriert sind und diese nur noch über Standard-Steckverbindungen an das Netz und den Bus angeschlossen werden muss - Plug and Play. Die einzelnen Module wurden von Waldmann selbst entwickelt und speziell für Leuchten angepasst. Der Vorteil für den Planer ist immens: Nach Anschluss der Leuchte an Netz und EIB braucht er nur noch in der ETS programmieren. Bisher mussten die Planer und Installateure Leuchten und Module wie Schaltschränke, Zwischenböden oder -decken von verschiedenen Herstellern kaufen und irgendwie miteinander verbinden. Gerade Stehleuchten galten bisher als busuntauglich. Mit der Waldmann Stehleuchte LEGATO LLS 455/PB hat man nun ein Produkt, das sich problemlos mit dem EIB verbinden lässt. Neben der Netzsteckdose benötigt man nur noch eine Bus-Steckdose (z.B. für RJ45). Wird die Leuchte vom Bus getrennt oder ist dieser noch nicht betriebsbereit, so ist eine autarke Funktion des Lichtmanagements und der Leuchte dennoch gewährleistet. Da beim PULSE EIB-System jede Leuchte einen eigenen PULSE EIB-Baustein besitzt, kann die Planung unabhängig von der Objektgröße erfolgen.
Einfache Bedienung
Die Bedienung erfolgt über einen Taster an der Leuchte oder mit allen handelsüblichen EIB-Tastern, -Schalter, -Bedientafeln oder -Fernbedienungen. Die Datenprotokolle, Objekte, Datentypen etc. sind kompatibel der ETS-Logik. Bei einer Stehleuchte wird mit dem PULSE EIB der leuchtenintegrierte Taster zum EIB-Taster, da dieser nicht direkt den Stromkreis schaltet sondern mit dem PULSE-Steuermodul verbunden ist, welches wiederum an den EIB angeknüpft ist.
Programmierung via ETS
Programmieren lassen sich die Leuchten wie gewohnt über die ETS. Änderungen werden über die Parameter der ETS-Applikation realisiert (z.B. Betriebsarten, Nachlaufzeit, Regelcharakteristik, Busspannungsausfall, Status Senden, Dimmgeschwindigkeiten, Automatisch Schalten, etc.). Die Parameter werden in der ausführlichen Applikationsdokumentation, welche von der Waldmann Homepage heruntergeladen werden kann, näher beschrieben.
Die Objekte 0 bis 3 sind bereits von den am Markt befindlichen Schalt-Dimmaktoren bekannt, so dass das Modul Pulse EIB mit allen bestehenden Taster- und Visualisierungsapplikationen kompatibel ist. Grundsätzlich haben Schalt- und Dimmbefehle Vorrang gegenüber der tageslichtabhängigen Regelung und der Präsenzsteuerung. Die Objekte 1 und 2 schalten die Leuchte bzw. das Pulse-Lichtmanagementsystem automatisch auf das so genannte Busniveau, bei dem die tageslichtabhängige Regelung bzw. die Präsenzsteuerung immer ausgeschaltet sind. Bei Stehleuchten sind beide LEDs des Leuchtenschalters an, wenn sich die Leuchte auf dem Busniveau befindet.
Mit den Objekten 4 bis 9 lässt sich die tageslichtabhängige Regelung bzw. die Präsenzsteuerung ausschalten (z.B. bei Präsentationen, bei Lichtszenen für Zentralfunktionen, bei Gebäudeillumination). Mit den Objekten 4 und 7 kann die die tageslichtabhängige Regelung bzw. die Präsenzsteuerung wieder eingeschaltet werden. Über Objekt 10 lässt sich für Steuerungs- oder Visualisierungszwecke der Anwesenheitsstatus auswerten.
Die Objekte 11 bis 16 bilden die lokale Bedienung der Leuchte bzw. des Pulse-Lichtmanagementsystems auf den EIB ab. Pulse verfügt über zwei voreingestellte Helligkeitsniveaus (Niveau 1 bzw. 2), welche individuell geschaltet, gedimmt und gespeichert werden können. Das Dimmen mit Objekt 12 bzw. 15 ist automatisch mit einem anschließenden Speichern des Sollwertes verbunden. Nur bei diesen beiden Niveaus ist die tageslichtabhängige Regelung bzw. Präsenzsteuerung aktiv, sofern Sensorik vorhanden und diese nicht anderweitig ausgeschaltet ist. Bei Stehleuchten wird das aktive Niveau durch eine der beiden LEDs des Leuchtenschalters angezeigt.
Detaillierte Informationen zu Instabus EIB unter Service - Download auf
www.waldmann.com
