Das Schulungs- und
Informationszentrum für Gebäudesystemtechnik der Siemens AG
Bereich A&D ET mit Sitz in Regensburg hat einen neuen
sofort funktionsfähigen instabus EIB Schulungs-
und Demonstrations-Koffer entwickelt.

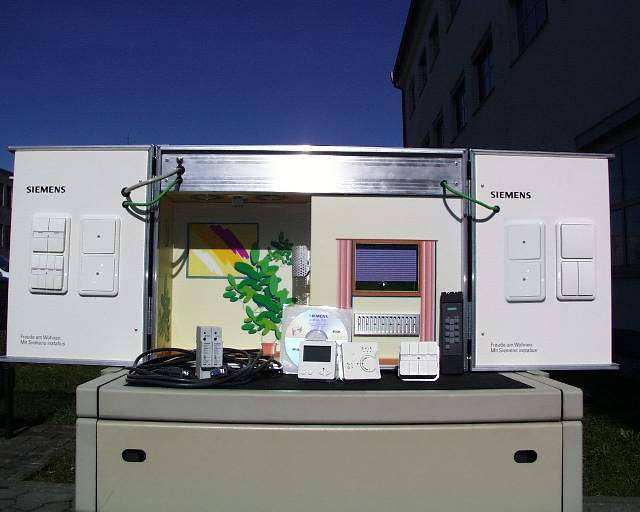

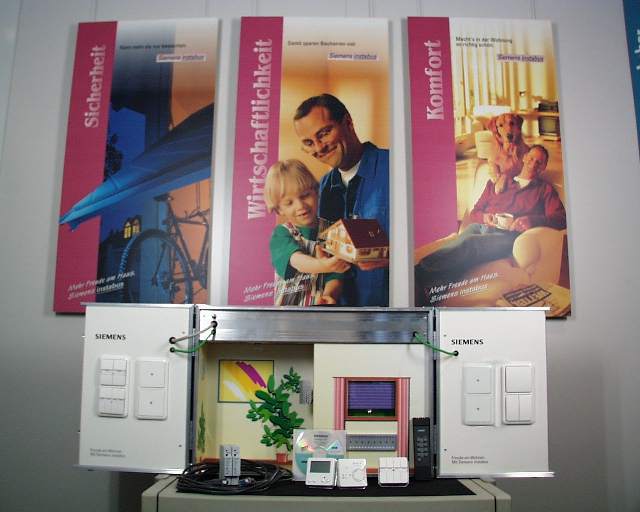

Der instabus EIB Schulungs- und
Demonstrations-Koffer besteht aus einem stabilen, schlagfesten
Koffer-Gehäuse, das auch für den Außeneinsatz oder längere
Transporte bestens geeignet ist. Die Vorderfront kann über
zwei Türen geöffnet werden. Je Tür sind bis zu 4 instabus
EIB Bedienoberflächen (Taster, Bewegungsmelder,
Raumtemperaturregler, Anzeigeelemente) problemlos
integrierbar. Der Mittelteil enthält die Nachbildung eines
Wohnzimmers inkl. funktionsfähigem Fenster. Sämtliche
Voraussetzungen sind gegeben, um Beleuchtungsteuerungen und
–Regelungen (2 Decken- und eine Wandleuchte),
Jalousie-/Rollo-Funktionen anschaulich zu präsentieren. Sogar
eine Einzelraumtemperaturregelung findet im instabus
EIB Schulungs- und Demonstrations-Koffer Platz.
Auf der Rückseite befindet sich abnehmbarer Deckel. Auf
drei Hutschienen befinden sich sämtliche instabus
EIB Geräte, die für die volle Funktionsfähigkeit
nötig sind. Genügend Raum für individuelle Erweiterungen
ist ebenso vorhanden.
Zusätzlich ist eine CD-ROM mit vielen nützlichen
Informationen, sowie der aktuellen EIB-Produktdatenbank
enthalten
Über vier Erweitererungspakete besteht die Möglichkeit
durch praktische Anwendungen in die große Funktionsvielfalt
der Gebäudeautomation einzusteigen.
Infrared/Brightness
(DE) enthält neben
dem neuen instabus EIB Taster 2-fach
mit integriertem Infrarot-Empfänger eine
Infrarot-Fernbedienung. Alternativ steht das Paket Infrared/Brightness
(US)
zur Verfügung. Es enthält einen
Infrarot-Dekoder inkl. zugehörigen Infrarot-Empfänger und
IR-Fernbedienung. Zusätzlich ist in beiden Paketen ein
Helligkeitssensor für indirekte Beleuchtung integriert. So
können die Kofortmerkmale des instabus EIB eindrucksvoll
demonstriert werden.
Einen Szenenbaustein N300 und einen Logikbaustein sowie
einen Bewegungsmelder UP 255 ist im sog. Scene/Logic/Motiondetection
Erweiterungspaket
enthalten. Dieses Paket eignet sich hervorragend, um
Sicherheitsfunktionen in Verbindung mit der intelligenten
Gebäudeautomation zu realisieren.
Das Paket Heating/Display
enthält einen Raumtemperaturregler UP 252/03 und das neue
Anzeige- und Bedieneinheit UP 585. Mit diesen Komponenten
kann zusammen mit dem instabus EIB Schulungs-
und Demonstrations-Koffer eine Einzelraumtemperaturregelung
inklusive Anzeige der Temperatur und Bedienen der einzelnen
Raumfunktionen realisiert werden.
Über einen Linien- und Bereichskoppler, der im Paket Linecoupler/Repeater
enthalten ist, können linienübergreifende Funktionen
geschult und anschaulich demonstriert werden
Der instabus EIB Schulungs- und
Demonstrations-Koffer ist mit folgenden instabus
EIB Komponenten ausgestattet:
|
5WG1 121-1AB01 |
1 |
Spannungsversorgung N121 |
|
|
|
5WG1 120-1AB01 |
1 |
Drossel N120 |
|
|
|
5WG1148-1AB02 |
1 |
RS232 Datenschnittstelle N148 |
|
|
|
5WG1 190-8AB02 |
3 |
Datenschiene mit Busklemme |
|
|
|
5WG1 243-2AB11 |
1 |
Taster UP 243 2-fach Delta profil titanweiß |
|
|
|
5WG1 245-2AB11 |
1 |
Taster UP 245 4-fach Delta profil titanweiß |
|
|
|
5WG1 116-2AB01 |
1 |
Delta Busankoppler UP 116, ohne AST, 1-f |
|
|
|
5WG1 116-2AB11 |
1 |
Delta Busankoppler UP 116, ohne AST, 2-f |
|
|
|
5WG1 220-2AB02 |
1 |
Tasterschnittstelle UP 220/02 |
|
|
|
5WG1 525-2AB01 |
1 |
Dimmer UP 525 |
|
|
|
5WG1 520-2AB01 |
1 |
Jalousieaktor UP 520 |
|
|
|
5WG1 510-1AB03 |
1 |
Lastschalter N 510/03 |
|
|
|
5WG1 193-8AB01 |
10 |
Busklemme S 193 |
|
|
|
5TG7 810 |
1 |
Wippe 1-f, DELTA profil, titanweiß, mit Lichtfenster |
|
|
|
5TG7 818 |
1 |
Wippe 2-f, DELTA profil, titanweiß, mit Lichtfenster |
|
|
|
5TG1 810 |
4 |
Blindplatte, titanweiß, Krallenbefestigung |
|
|
|
5TG1 802 |
3 |
Rahmen DELTA profil, titanweiß, 2-f, ausgeschnitten |
|
|
|
5TG1 812 |
1 |
Rahmen DELTA profil, titanweiß 2-f |
|
|
|
5TE7 111 |
3 |
Schalter, N |
|
|
|
5SM1 311-6 |
1 |
FI+LS, 16 A, 30mA |
|
|
|
--- |
1 |
Schnittstellenkabel RS232 |
|
|
|
--- |
1 |
CD-ROM mit vielen Infos und EIB-Produktdatenbank |
|
|
Größe geschlossen HxBxT: 44 x 60 x 30
Folgende Zusatzfunktionen sind verfügbar:
Infrared/Brightness (DE)
|
5WG1 252-4AB02 |
1 |
Helligkeitsregler GE 252 |
|
|
|
5WG1 234-2AB11 |
1 |
Taster 2-f, IR UP 234, Delta profil, titanweiß |
|
|
|
5WG1 114-2AB02 |
1 |
Busankoppler UP 114 |
|
|
|
5WG1 425-7AB21 |
1 |
IR-Handsender S 425 |
|
|
Infrared/Brightness (US)
|
5WG1 252-4AB02 |
1 |
Brightness-Sensor GE 252 |
|
|
|
5WG1 450-1AB02 |
1 |
IR-Decoder N450/02 |
|
|
|
5WG1 440-7AB01 |
1 |
IR-Receiver S 440 |
|
|
|
5WG1 425-7AB21 |
1 |
IR-Handheld remote S425 |
|
|
Scene/Logic/Motiondetection
|
5WG1 300-1AB01 |
1 |
Szenenmodul N 300 |
|
|
|
5WG1 301-1AB01 |
1 |
Logikmodul N 301 |
|
|
|
5WG1 255-2AB11 |
1 |
Bewegungsmelder UP 255, DELTA profil, titanweiß |
|
|
|
5WG1 110-2AB03 |
1 |
Busankoppler UP 110 |
|
|
Heating/Display
|
5WG1 252-2AB13 |
1 |
Raumtemperaturregler UP 252/03, DELTA profil,
titanweiß |
|
|
|
5WG1 110-2AB03 |
1 |
Busankoppler UP 110 |
|
|
|
5WG1 585-2AB11 |
1 |
Anzeige- und Bedieneinheit UP 585 |
|
|
Linecoupler/Repeater
|
5WG1 140-1AB02 |
1 |
Linien / Bereichskoppler (Line / Areacoupler) N 140 |
|
|
Die Preise verstehen sich zzgl. MwSt. und Versandkosten.
Bestellung per Fax an (09 41) 7 90 – 27
19
Auskünfte per Telefon an (09 41) 7 90 – 29 50
|
