Highlights
-
Gleichzeitiges Lesen
und Schreiben aller EIB-Telegramme (auch non-EIS)
-
Schreiben uns Lesen
physikalischer Telegramme
-
Busteilnehmer
können ausgelesen und direkt editiert werden
-
Bedienungsanleitung
direkt auf der EIB-Weiche aufgedruckt
-
Einfache Integration
des EIB in eigene Systeme
-
Beispielprogramme in
verschiedenen Programmiersprachen
-
Schnelle
Übertragung bis 38kBaud (seriell)
-
Kein Byte-Handshake
notwendig
-
Die EIB-Weiche kann
EIB-Telegramme selbständig prüfen und quittieren!
-
PS/2 - Y - Kabel
beiliegend
Einführung

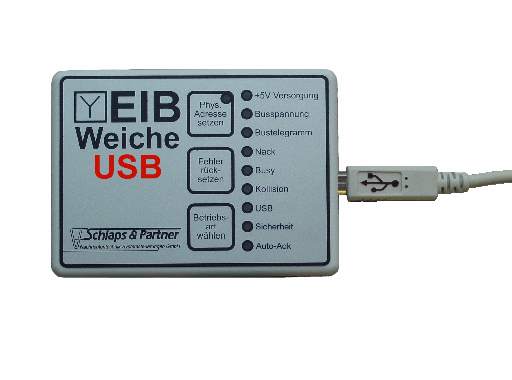

Die EIBWeiche findet
z.B. als schneller Busankoppler des EIBDoktors Anwendung. Da beim
EIBDoktor ein aufwendiges
Telegramm zum Vermessen der EIB-Telegramme verwendet wird, das für
normale Anwendungen nicht
notwendig ist und ein aufwendiges Handshake erfordern würde, wurde
die EIBWeiche für alle sonstigen Anwendungen
mit einem offenen Protokoll versehen.
Damit ist es unter
nahezu jeder Programmiersprache möglich, frei auf den EIB
zuzugreifen, d.h. gleichzeitig zu lesen
und zu schreiben. Die EIBWeiche wird einfach an die serielle V.24
Schnittstelle oder USB - Schnittstelle eines
PCs oder einer Steuerung angeschlossen und nutzt die Fähigkeiten
des UARTs incl. FIFO (bei serieller Version).
Die Stromversorgung
erfolgt über ein mitgeliefertes PS/2 - Y - Kabel oder direkt aus
der USB-Schnittstelle. Für den
festen Einbau ist die EIBWeiche auch im 9TE Reiheneinbaugehäuse
erhältlich, die Stromversorgung erfolgt
dann über ein eingebautes 230V Netzteil. Diese Version verfügt
über entweder den OpenEIB- oder den Standard-ETS-Modus,
eine Betriebsartenumschaltung ist also nicht möglich.
ETS Support: WIN2K sowohl ETS2 V1.1b als auch ETS2 V1.2, 1.2a
WINXP nur ETS2 V1.2 / 1.2a
Downloadzeiten Faktor 2 bis 3 schneller als über serielle
Schnittstelle RS232.
Stromversorgung natürlich über USB (1 Unit Load = 100mA).
Über Taste zuschaltbar:
-
Auto-Ack = Ack Baustein Funktionalität
-
Sicherheit = verhindert auslesen/umprogrammieren
von Teilnehmern.
Anwendungsbereiche für die
EIBWeiche
-
Zugang zum EIB aus
eigenen PC-Programmen
-
Adaption des EIB an
Microcontrollersteuerungen
-
Anschaltung des EIB
an Heizungssteuerungen
-
Schnellster
EIB-Busankoppler für Visualisierungen und GLTs
Lieferumfang
News von Mai 2004:
EIBWeiche USB Treiber im WEB
Auf der Homepage von F.Schlaps & Partner
www.schlaps-automation.de
sind jetzt neue Treiber für die EIBWeiche USB
zum Download verfügbar.
Damit sind die USB Weichen sowohl mit der ETS2
als auch ETS3 einsetzbar.
Ein EIB-Doktor Update ist dort ebenfalls verfügbar
(notwendig beim Einsatz der neuen Treiber).
|
