(06.12.2007) Distanzmessgerät KNX SO250
Zur Abstandmessung und zur Erfassung der Füllmenge von Flüssigkeiten in
Tanks
In modernen, mit dem KNX/EIB-System automatisierten Gebäuden müssen
an verschiedenen Stellen Füllstände erfasst werden, z. B. in
Regenwasserspeichern und Heizöltanks. Das Distanzmessgerät KNX SO250 von
Elsner Elektronik ist daher nicht nur zur Abstandsmessung geeignet,
sondern berechnet auch Füllmengen von Behältern. Die
Verwendungsmöglichkeiten des KNX SO250 sind vielfältig: Neben der
Restmengenanzeige in Tanks kann die Ultraschall-Sonde beispielsweise zur
Wasserstandswarnung in Brunnen oder für die Parküberwachung von
Fahrzeugen (Rangierabstand, Anwesenheitskontrolle) eingesetzt werden.

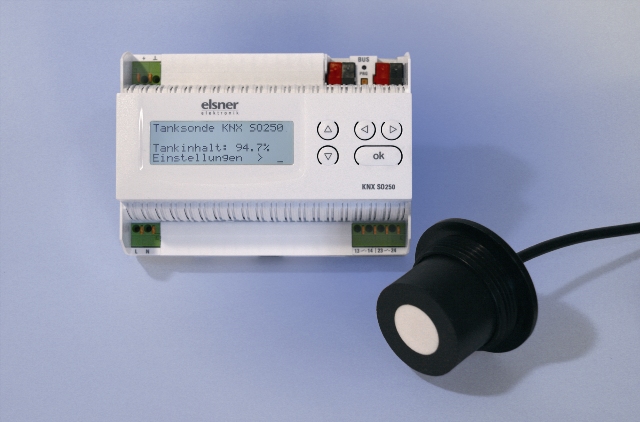

Das KNX SO250 besteht aus Ultraschall-Sonde und Ausgabegerät. Die Sonde
misst in einem Bereich von 12 bis 250 cm. Sie wird mit einem 1½ Zoll
Gewinde angebracht, das Anschlusskabel ist 10 m lang. Das Ausgabegerät
mit integriertem Display und Tastenfeld wird auf Hutschiene montiert (7
Teilungseinheiten breit).
Das Distanzmessgerät verfügt über einen Anschluss für den KNX/EIB-Bus
und zusätzlich über zwei Schaltausgänge, die unabhängig vom Bus
verwendet werden können. Beim Über- oder Unterschreiten einer
eingegebenen Menge oder Distanz schalten die Relaisausgänge, falls nötig
unterstützt von einem akustischen Warnsignal. Am Ausgabegerät werden
dafür die Tankgeometrie (Rechteck-, Kugel- oder Zylindertank), die
Tankanzahl (bei Tank-Batterien) und das Messintervall (kleinstes
Intervall 1 Sekunde) eingestellt. Das Display zeigt außerdem den
momentanen Abstand bzw. die Füllmenge an.
Die Busfunktionen des Distanzmessgeräts KNX SO250 werden separat über
die KNX-Software ETS parametriert. 57 Kommunikationsobjekte können
verwendet werden und es stehen 5 frei wählbare Grenzwerte und
Schaltausgänge zur Verfügung. Damit kann die Information über den
aktuellen Abstand bzw. Füllstand im KNX/EIB-Bus-System flexibel
eingesetzt werden.
Funktionen:
- Abstandsmessung
- Füllstandmessung in Kugel-, Rechteck- und Zylindertanks. Mehrere
gleichartige Tanks als Batterie
- Konfiguration der Relais über das integrierte Display und
Tastenfeld, Busfunktionen über die KNX/EIB-Software ETS (ab Version ETS 3 grafisch optimierte Darstellung der Menüs)
- 5 frei wählbare Grenzwerte und Schaltausgänge (Busfunktionen)
- 57 Kommunikationsobjekte
Technische Daten:
Ultraschall-Sonde:
Maße: Gesamt-Durchmesser ca. 60 mm, Gesamt-Kopfhöhe ca. 45 mm, Gewinde 1
½ Zoll
Messbereich: 12-250 cm
Medienbeständigkeit: Wasser, Heizöl
Inkl. 10 m Anschlusskabel
Auswertegerät:
Maße: ca. 123 mm × 89 mm × 61 mm (B × H × T), Hutschienenmontage 7 TE
(Teilungseinheiten)
KNX/EIB-Busanschluss, 2 zusätzliche Relais-Ausgänge
