www.eib-home.de Anwenderbericht
Mit 10 Mbit zwischen GIRA HomeServer II NET und Siemens IP-Router
N146 mit Volldampf auf den KNX/EIB
zur Programmierung und Steuerung von KNX/EIB-Anlagen
Inhaltsverzeichnis |
Vorgehensweise für die Inbetriebnahme:
Einleitung: |
Der Homeserver II Net von GIRA ist in der KN/EIB-Welt bereits durchaus bekannt. Durch das erst kürzlich verfügbare Update des Homeserver II Net ist es nun möglich, die KNX/EIB-Kommunikation auch über das Ethernet durchzuführen. Hierbei erfolgt der gesamte Kommunikationsweg vom Inbetriebnahme-Rechner über den Homeserver II Net über das Ethernet zum IP-Router N146 der Firma Siemens und dann zu den KNX/EIB-Komponenten.
Bisher war man bei der Programmierung der KNX/EIB-Geräte "ortsgebunden"; das heißt man steckte den Inbetriebnahme-Laptop mit einem Kabel (RS232 oder USB) an die KNX/EIB-Schnittstelle (ebenso RS232 oder USB).
Jeder moderne Wohn-/Zweckbau verfügt über ein Intranet, also besitzt eine CAT-Verkabelung mit zentralem Router.
Jeder Desktop/Laptop verfügt über eine CAT-Buchse für das Ethernet-Netzwerk. Will man es komfortabel haben, so verwendet man eine WLAN-Netzwerk.
Nun ist es möglich (zusätzlich zu den Möglichkeiten des Homeserver II Net) die Programmierung der KNX/EIB-Geräte über das Ethernet-Netzwerk zu erlauben. Hierfür ist ein Firmware-Update für den Homeserver erforderlich (hier downloaden)
Auf dem Laptop wird die ETSpro installiert. Diese enthält standardmässig den iETS-Client
Der GIRA Homeserver II Net enthält mit dem Firmware-Update den passenden iETS-Server
Die Kommunikation zwischen ETSpro (iETS-Client) zum HomeServer (iETS-Server) geschieht über EIBlib/IP.
Der Homeserver II Net fungiert dann als KNX/EIB-Programmier-Schnittstelle
Nur nicht über eine lokale Schnittstelle (z.B. RS232), sondern über das Ethernet-Netzwerk.
Hierfür übersetzt der Homeserver II Net die Telegramme in EIB-Net/IP

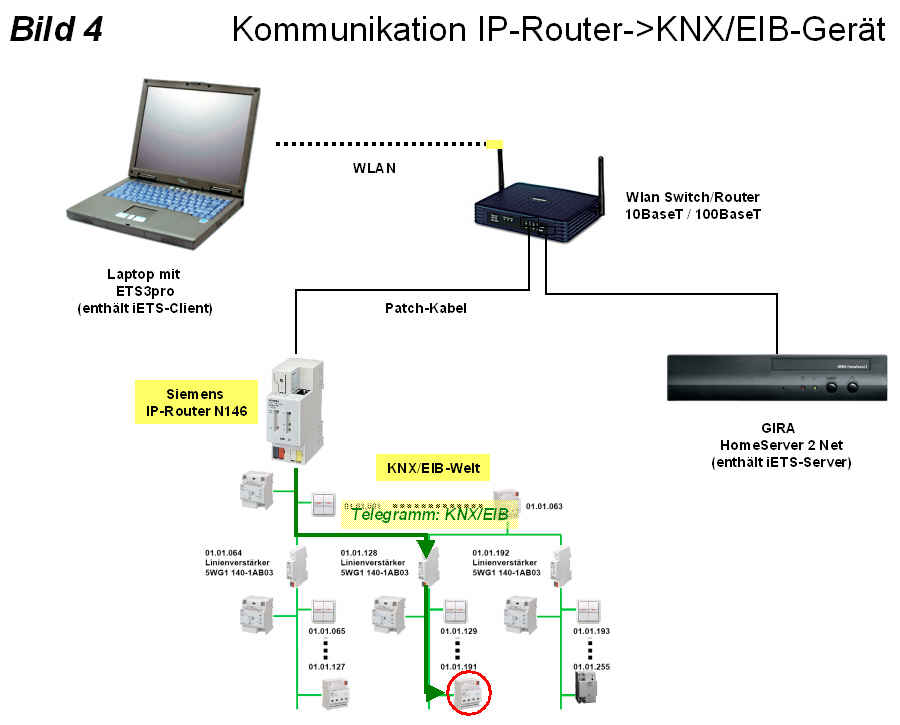

Diese EIB-NET/IP-Telegramme verarbeitet dann der IP-Router N146 zu "normalen" KNX/EIB-Telegrammen auf Seiten der KNX/EIB-Welt.
Kompliziert ausgedrückt:
Somit kann man nun über die ETS3pro (enthält den iETS-Client) über das Protokoll EIBlib/IP (über Ethernet) über den Homeserver II Net (enthält den iETS-Client) über das Ethernet über EIB-Net/IP über den N146 IP-Router auf die KNX/EIB-Welt die Geräte programmieren.

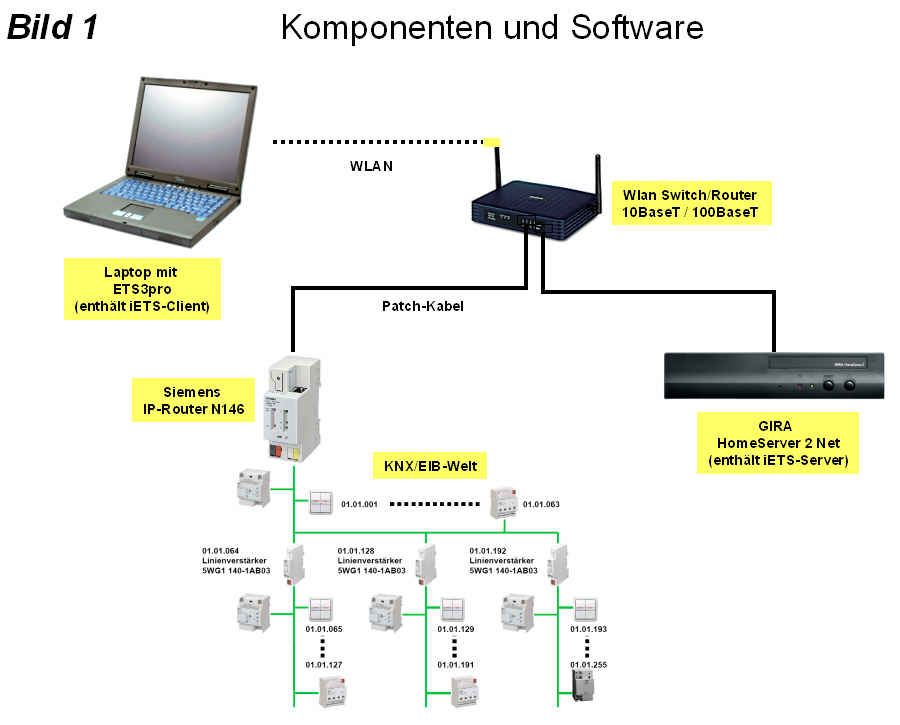

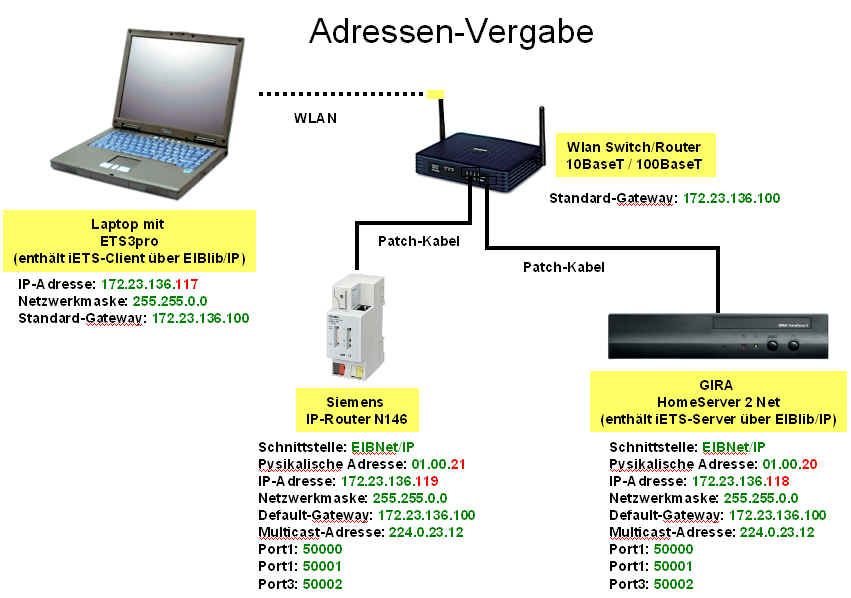

Alles klar? OK? Die folgenden Bilder veranschaulichen die beschriebene Anwendung explizit. Zum Vergrößern einfach drauf klicken.
Vorgehensweise für die Inbetriebnahme: |
Der Homeserver II Net wird zurzeit mit einer CD-ROM, auf der die Software „Experte und Client“ enthalten ist, ausgeliefert.
ACHTUNG! Mit diesen Softwarepaketen, sowie der im Homeserver II Net befindlichen Firmware funktioniert die neue Kommunikation
nicht!
Sie müssten sich unter:
http://www.gira.de/informationen/download/cont_download.phtml?id=8122
erst die aktuelle Software des Experten, des Clients und der Firmware herunterladen. (kostenlos)
Nachdem Sie sich die Software heruntergeladen haben, installieren Sie bitte den
neuen Experten und den Client auf Ihrem PC.
Anschließend muss ebenfalls die Firmware des Homeservers aktualisiert werden.
Diese finden Sie nach der Installation auf Ihrem Rechner in dem Pfad
C:/Programme/Gira/Hs2/hs2exp2/firmware/.
In diesem Pfad befinden sich zwei EXE-Dateien.
Der Unterschied zwischen den beiden Dateien ist, dass firmupd1 auf den Com Port 1 Ihres PCs zugreift und firmupd2 auf den Com Port 2 zugreift.
Anschließend ist folgendes Fenster zu sehen:
(zum Vergrössern auf Bild klicken)
Schalten Sie nun den Homeserver II Net ein. Schon läuft der Download der neuen Firmware. Den Fortgang des Downloads können Sie an dem gelben Balken unten erkennen.
Der Download dauert ca. 7 Minuten.
Bitte achten Sie darauf, dass in dieser Zeit das Programm nicht unterbrochen wird bzw. der Homeserver nicht ausgeschaltet wird.
Nach erfolgreichem Firmwareupdate piepst der Homeserver 3x hintereinander.
Starten Sie den Experten und sehen Sie folgendes Fenster:
Klicken Sie nun im Hauptmenü auf "Neu". Damit wird ein neues Homeserver II Net-Projekt angelegt.
Bitte geben Sie einen gültigen Projektnamen ein und bestätigen Sie mit OK.
Es werden nun automatisch alle Einstellungen für die richtige Kommunikation zwischen PC – und Homeserver II Net durchgeführt.
a) Projekteinstellungen
Menüpunkt EIB & iETS
Einstellungen:
Schnittstelle: | EIBNet/IP |
Physikalische Adresse: | 01.00.020 Hier wird die Physikalische Adresse des Homeservers eingetragen. Die Adresse muss sich im selben Bereich und Linie wie der IP Router befinden. In diesem Beispiel hat der IP Router die 01.00.021 |
IP Routing Multicast Adresse: | 224.0.23.12 diese Adresse wird defaultmäßig vorgegeben und darf nicht geändert werden. |
IP Port: | 3671 dieser Port wird ebenfalls defaultmäßig vorgegeben und darf nicht geändert werden. |
Unterstützung für I ETS aktivieren: | Häkchen setzen |
IP Port 1 | 50000 (diese müssen in der ETS unter Einstellung der Schnittstelle identisch sein) |
IP Port 2 | 50001 (diese müssen in der ETS unter Einstellung der Schnittstelle identisch sein) |
IP Port 3 | 50003 (diese müssen in der ETS unter Einstellung der Schnittstelle identisch sein) |
IP-Zugriff beschränken: | Wenn Sie hier ein Häkchen setzen, können Sie einstellen, von welcher IP Adresse aus über die ETS 3 bzw. ETS 2 auf den EIB zugegriffen werden kann. |
Opt. Freigabeobjekt (1=offen) | Über ein Kommunikationsobjekt kann die Freigabe der Programmierung von dem EIB hierbei erfolgen. |
Opt. Statusobjekt (Bei Zugriff=1) | Über ein Kommunikationsobjekt kann der Status der EIB Programmierung abgerufen werden. |
Socket Timeout (in Sek.): | Das ist eine einstellbare Zeit, in der der I ETS Server (Homeserver II Net) wartet, bis ein Timeout eintritt. |
Menüpunkt Netzwerk:
Damit der Homeserver II Net und der PC eine Kommunikation über Ethernet aufbauen können, müssen folgende Einstellungen durchgeführt werden:
Homesever Server-IP: | 172.23.136.118 Diese IP Adresse wird für den Homeserver II Net reserviert und wird in der ETS als I ETS Server eingetragen. |
Netzwerkmaske: | 255.255.0.0 Alle PCs in einem gemeinsamen Netzwerk müssen dieselbe Netzwerkmaske haben, damit die Kommunikation funktioniert. |
Default-Gateway: | 172.23.136.100 - Hier tragen Sie die IP-Adresse des Standard-Gateways (Router) ein. |
Auf weitere Einstellungen möchte ich nicht eingehen, da diese für den hier beschriebenen Test unwichtig sind.

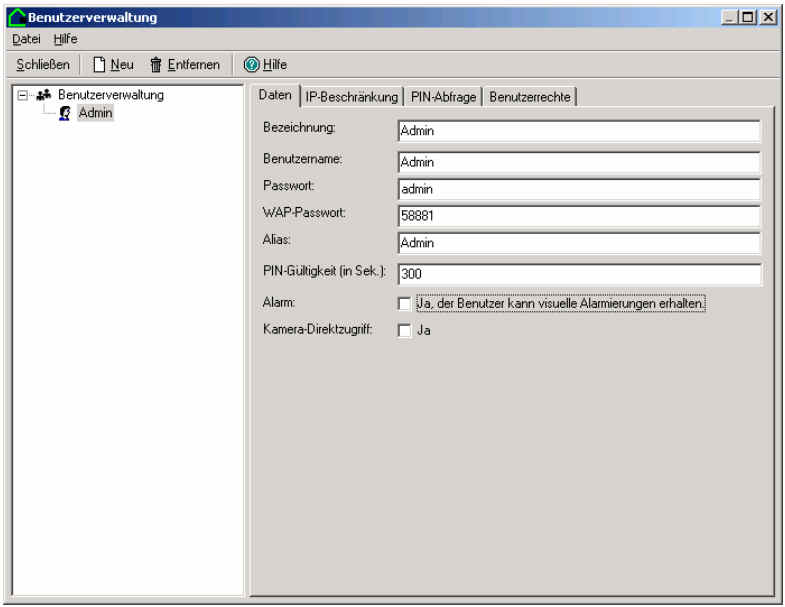

Benutzerverwaltung:
Ein wichtiger Punkt ist die Benutzerverwaltung. Fehlen hier die richtigen Einträge, ist ein Programmieren des Homeserver II Net nur über die mitgelieferte RS232 Leitung möglich. Da sich hier alle Punkte von alleine erklären, möchte ich darauf nicht näher eingehen.
|
Nachdem nun alle Einstellung im Experten durchgeführt wurde, ist die Erstprogrammierung durchzuführen.
Klicken Sie hierzu auf Übertragen und dann auf die Registerkarte
„Über serielle Schnittstelle“
Die Programmierung über das Ethernet ist nach erfolgreicher Erstprogrammierung über RS 232 möglich, da dem Homeserver erst dann die wichtigen Daten für die Ethernetprogrammierung vorliegen:
Um die Erstprogrammierung durchzuführen, gehen Sie bitte wie folgt vor.
Damit ist die gesamte Projektierung und Programmierung vom Homeserver II Net erfolgreich abgeschlossen.

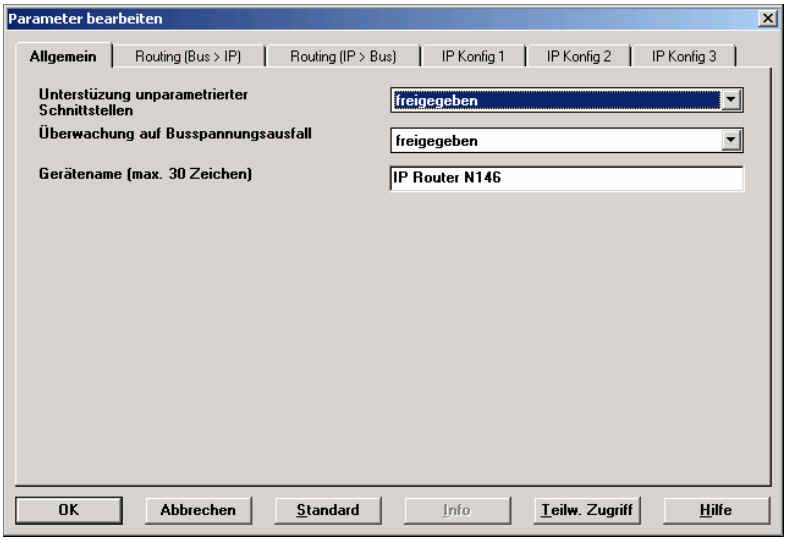

Importieren Sie in die ETS3pro die Produktdatenbank des IP Routers N146 und legen Sie einen IP Router im Projekt an. Rufen Sie anschließend die Parameter auf:
Da der IP Router auf der Backbone sitzt, hat dieser in unserem Beispiel die Adresse 1.0.21 erhalten.

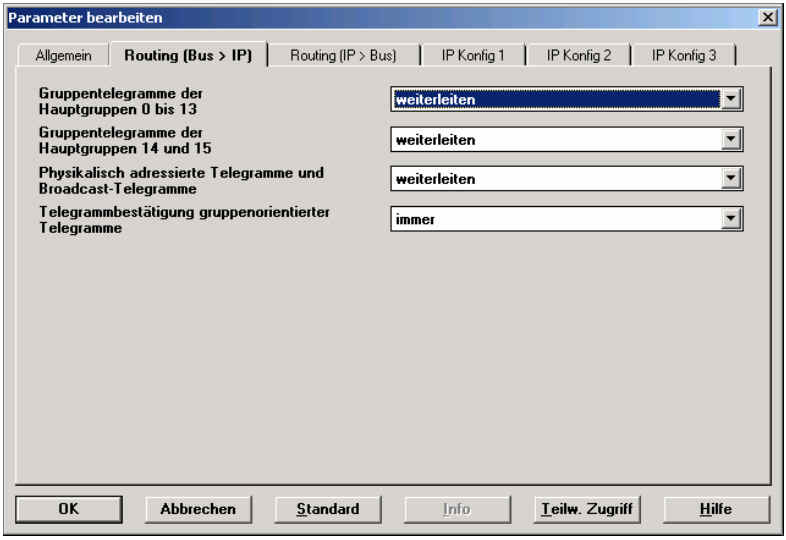

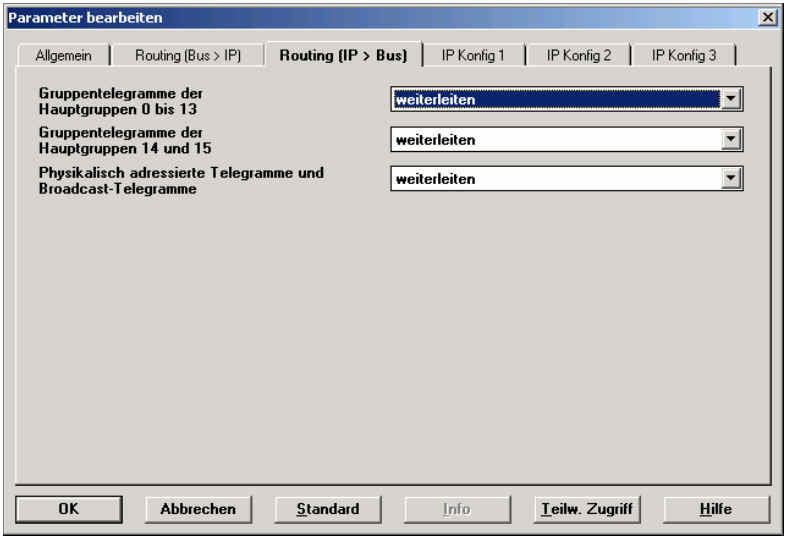

Öffnen Sie nun die Parameter, und übernehmen die Einstellungen der Screenshots, welche nun folgen.

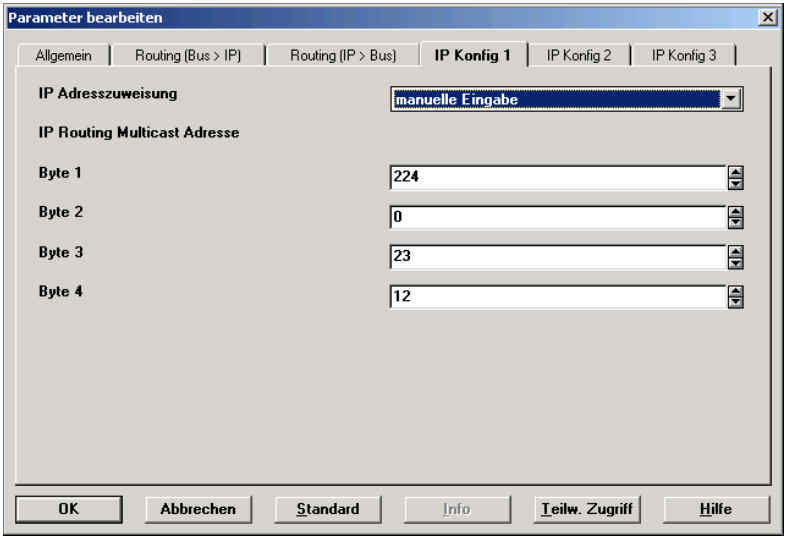

Hier wird die eingestellte IP Routing Multicast Adresse eingestellt. Die Einstellung ist defaultmäßig auf 224.0.23.12. Im Homeserver muss diese Einstellung ebenfalls genau so 1:1 übereinstimmen. |

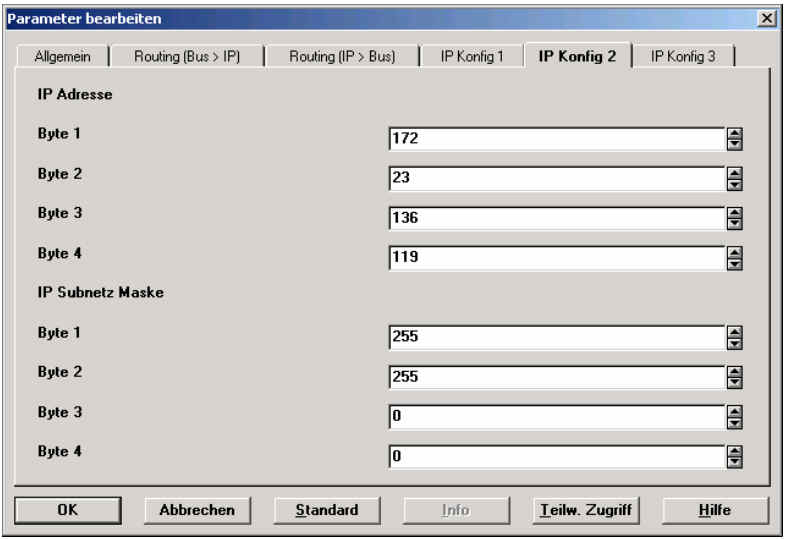

Unter "IP-Konfig2" die IP-Adresse 172.23.136.119 und |

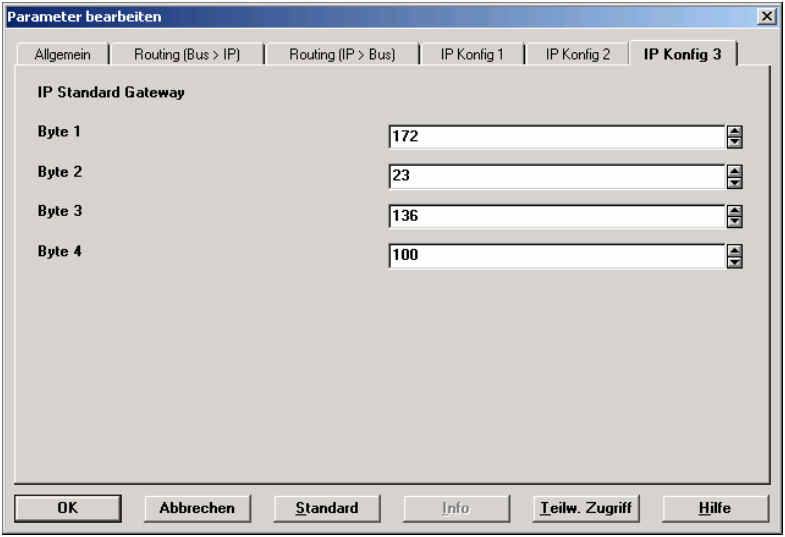

Hier wird die IP Adresse vom Standard-Gateway (Router) eingetragen |
Nun muss das IP-Router N146 nur noch programmiert werden. (Physikalische Adresse und Applikationsprogramm mit der ETS über Bus laden). Hierzu verbinden Sie bitte den Laptop über RS232 oder USB mit der "KNX/EIB-Welt".
Nachdem der IP-Router N146 fertig geladen ist, können Sie die Verdindung via RS232 oder USB wieder trennen.
Damit sind die beiden Geräte bereit, die Kommunikation aufzubauen.
Mit dem DOS-Befehl PING sollten nun die beiden Geräte
erreichbar sein.
Die ETS3pro besitzt serienmässig den iETS Client. Im Homeserver II Net ist der
iETS-Server enthalten (nach dem Firmware-Update).
Damit die Programmierung der Geräte in der "KNX/EIB-Welt" über die
ETS3pro funktioniert, müssen nun in der Schnittstellenkonfiguration der ETS3pro
folgende Einstellungen vorgenommen werden.
In der ETS3pro im Hauptmenü Optionen / Kommunikation / Schnittstelle konfigurieren auswählen.

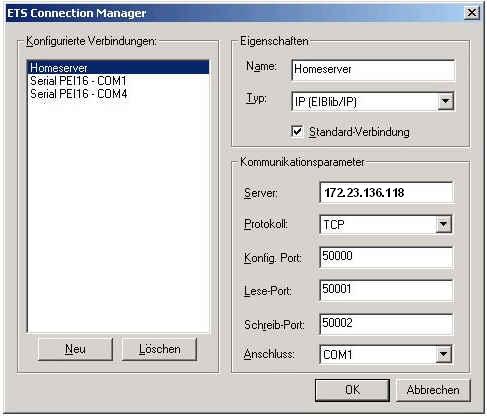

Nun wird im ETS Connection Manager eine neue Verbindung erstellt:
Name: | Frei wählbar – bei mehreren Anlagen am besten den Namen der Anlage verwenden |
Typ: | IP (EIBlib/IP) |
Server: | 172.23.136.118 Im HomeServer ist der iETS-Server integriert. Also muss diese IP-Adresse mit der Adresse vom HomeServer übereinstimmen. |
Protokoll: | TCP. Ganz wichtig: ein anderes Protokoll funktioniert nicht. |
Konfig. Port: | 50000 Port Nummer verwenden, welche in den Parametern des Gerätes eingestellt wurde |
Lese Port: | 50001 Port Nummer verwenden, welche in den Parametern des Gerätes eingestellt wurde |
Schreib Port: | 50000 Port Nummer verwenden, welche in den Parametern des Gerätes eingestellt wurde |
Anschluss: | frei wählbar |

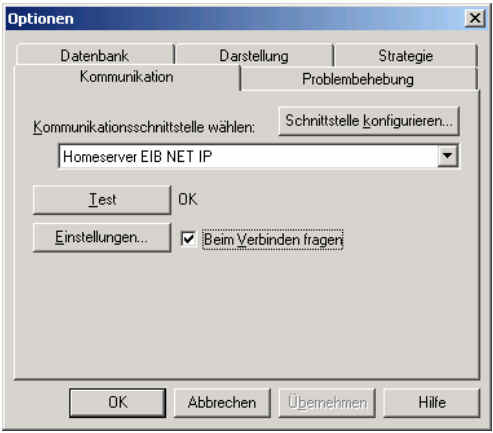

ETS3pro: Optionen Schnittstelle
einstellen und Schnittstelle testen |

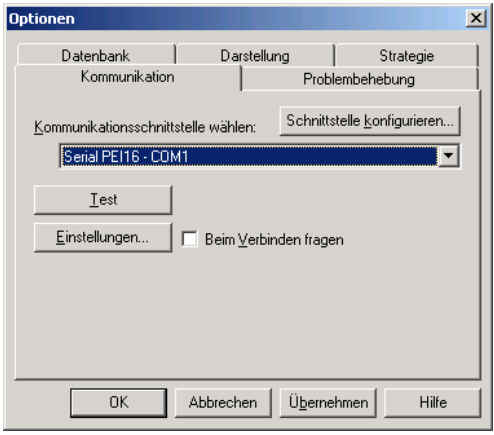

In der ETS3pro auf Optionen / Kommunikation klicken.
Ergänzung: Einstellungen in der ETS2 mit der Option
iETS: |
In der ETS 2 werden die Einstellungen im iETS-Client wie folgt eingestellt:
Die hier eingegebene IP-Adresse MUSS mit der IP-Adresse des HomeServers übereinstimmen! Auch die PORTS und die Einstellung TCP ist wichtig.
Wird bei "IP-Konfigurationsstatus" die Markierung auf "REMOTE" gesetzt, so wird der Netzwerk-Anschluss des Laptops als Schnittstelle aktiviert. Um die "lokale" Schnittstelle" COM1 oder COM2 wieder zu aktivieren, müssen Sie nur wieder auf "LOKAL" umstellen.
Damit ist die Verbindung zwischen ETS2 über iETS-Client auf den HomeServer 2 Net erfolgreich herstellt worden.
Diese Art der neuen Kommunikation zwischen Homeserver II Net und IP Router N146 ist zukunftsweisend. Das Thema TCP/IP und Ethernet kommt unaufhaltbar auf die KNX/EIB-Welt zu. Durch das neue EIBNet/IP ist dieser Weg geebnet. Durch die Integration des iETS-Client in die ETS3pro ist die Programmierung over Ethernet jederzeit nutzbar und leicht einsetzbar.
© 2005 Helmut Lintschinger
