Tipps und Tricks

Theben Heizungsaktor HTM 6 / HTM 12

Der neue Theben Heizungsaktor HTM 6 / HTM 12 ist ein ideales Gerät zum Einsatz in Standart Heizkreisverteilern für Bodenheizungen.  Das Gerät weist ganz Klar 5 Vorteile auf welche Konkurrenzprodukte nicht haben.

1.  Montage Erleichterung durch bereits montierte Netzanschlussleitung

2. Durch die von Theben mitgelieferten Adapterteile müssen Sie nicht mehr darauf achten, ob die Stellantriebe zu den Ventilen passen.



Gerätebeschreibung:

HTM 6 ist ein 6 Kanal Heizungsaktor mit integriertem Busankoppler zum Ansteuern von thermischen Stellantrieben.

HTM 12 ist ein 12 Kanal Heizungsaktor mit integriertem Busankoppler zum Ansteuern von thermischen Stellantrieben.

Das Gehäuse eignet sich besonders gut zur Montage im Heizkreisverteiler, wobei die Verwendung von Triacs hier das geräuschlose Schalten der Stellantrieben gewährleisten.

Die Heizungsaktoren (HTM 6 / HTM 12) optimieren die Wirkung beim Einsatz von Raumtemperaturreglern in Verbindung mit thermischen Stellantrieben und ermöglichen die Einbeziehung einer Kesselsteuerung.

Anwendungsmöglichkeiten:

Übersichtliche und einfache Verdrahtung der Stellantriebe welche mit einer von 24 Volt betrieben werden. Die Montage erfolgt direkt auf die Wand oder Tragschinen mit Heizkreisverteiler, die Tragschine (Hutschine) ist im Lieferumfang enthalten. Netzstecker am Trafo für die einfache Installation. An den Heizungsatoren können maximal 13 thermische Stellantriebe mit einer Versorgungsspannung von 24 Volt angeschlossen werden. Sie können als Betriebsmodus zwischen schaltender und stetiger Stellgröße wählen. Eine Zwangsführung ebenfalls möglich. Der mögliche Sommerbetrieb verhindert, ungewolltes Heizen im Sommer. Ein Notbetrieb bei Busspannungs- oder RTR Ausfall ist möglich. Eine zyklische Überwachung der Stellgröße zur Ermittlung der maximalen Stellgröße ist ebenfalls möglich.

Für den Heizungsaktor HTM 6 / HTM 12 gibt es nur eine Produktdatenbank. Als Parameter stehen Ihnen folgende Einstellungen zu Verfügung.

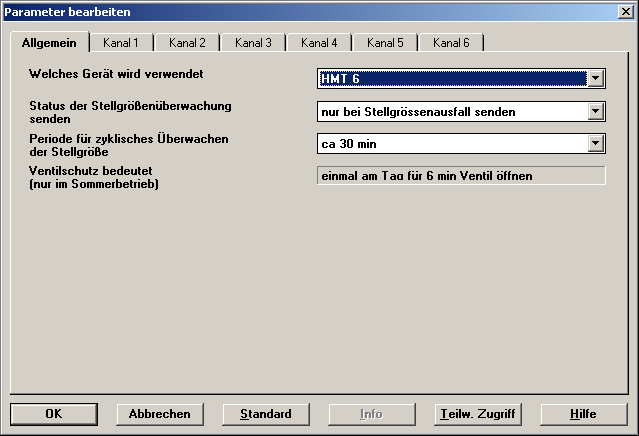

Allgemein: Welches Gerät wird verwendet:  HTM 6 oder HTM 12 Status der Stellgrößen senden: Nur b. Stellgrößenausfall senden oder immer am Ende der Überwachungsperiode senden Periode für zyklisches Überwachen der Stellgröße: Zeitbereich von 30 bis 60 Minuten.

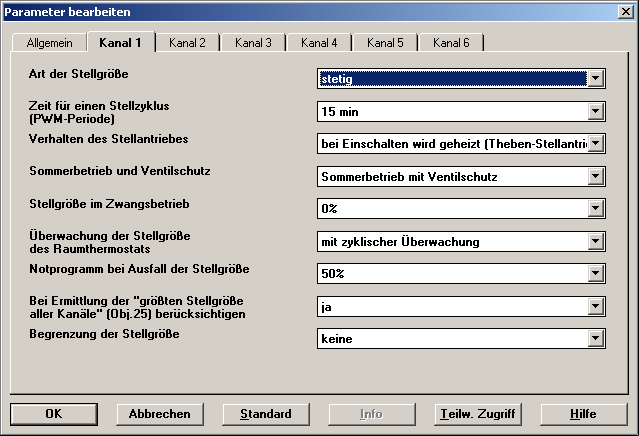

Parametereinstellungen je Kanal:

  • Art der Stellgröße: stetig oder schaltend
  • Zeit für einen Stellzyklus (PWM-Periode): Zeitbereich von 4 bis 30 Minuten
  • Verhalten des Stellantriebes: beim Einschalten wird geheizt oder nicht heizen
  • Sommerbetrieb und Ventilschutz: Sommerbetrieb mit Ventilschutz oder Sommerbetrieb ohne Ventilschutz oder Sommerbetrieb ignorieren
  • Stellgröße im Zwangsbetrieb: Bereich von 0 - 100 %
  • Überwachung der Stellgröße des Raumthermostats: mit zyklischer Überwachung oder ohne Überwachung
  • Notprogramm bei Ausfall der Stellgröße: Bereich von 0 bis 100 %
  • Bei Ermittlung der größten Stellgröße aller Kanäle (Obj. 25) berücksichtigen: Ja oder Nein
  • Begrenzung der Stellgröße: keine oder benutzerdefiniert

by Helmut Lintschinger 2003 www.eib-tech.com

Theben

http://www.eib-tech.com/berichte/eib-home_berichte/Theben.pdf



http://www.eib-tech.com/berichte/eib-home_berichte/Theben.zip





http://www.eib-tech.com/berichte/Theben/Th1.htm
