Tipps und Tricks

Bei diesem Bericht handelt es sich um eine überarbeitete Version eines bereits veröffentlichten Berichtes über den Raumcontroller. Aber bitte nicht vergessen: alle beschriebenen Probleme sind nun beseitigt.

Bei dieser alten Version der Software gab es diverse Mängel, welche nun beseitigt wurden.  Hinzu kamen noch weitere sehr hilfreiche Funktionen, wovon Sie und Ihre Kunden mit Sicherheit profitieren werden.

Der Instabus EIB Raumcontroller RCD 20xx hat zwei Bedienebenen. In der ersten Bedienebene haben alle Tasten die programmierte Tastsensorfunktion. Auf dem Display kann wahlweise die aktuelle Raumtemperatur, die aktuelle Solltemperatur des Stetigreglers, die aktuelle Uhrzeit oder das aktuelle Datum angezeigt werden. Über einen langen Tastendruck (Betätigung > 5s) der beiden oberen Tasten, wechselt das Gerät in die zweite Bedienebene. In dieser Bedienebene können die Sollwerte des Stetigreglers und der Kontrast des LCD Displays verändert werden.

(Quelle: Jung)

Bemerkung

Das in dem Raumcontroller eingebaute LCD Display ist nicht beleuchtet. Dies wird allerdings in absehbarer Zeit möglich sein. Sollten Sie Ihren Raumcontroller dann gegen einen beleuchteten austauschen wollen, funktioniert dies ohne nennenswerte Probleme. Der RCD benötigt nicht mehr Busstrom als jeder andere EIB Teilnehmer. Dies habe ich von der Firma Jung so erfahren.

Die Planung / Programmierung des Gerätes erfolgt über die ETS 2 ab der Version 1.2a, Patch 020107 sowie über eine Zusatzsoftware, welche zu jedem Raumcontroller in Form einer CD Rom mitgeliefert wird. Die Software kann auf dieser Website im Downloadbereich  heruntergeladen werden. Die aktuelle Version ist die RCD_1v04j_de. Bitte verwenden Sie ausschließlich diese Software-Version; mit einer älteren Version können Fehler auftreten.

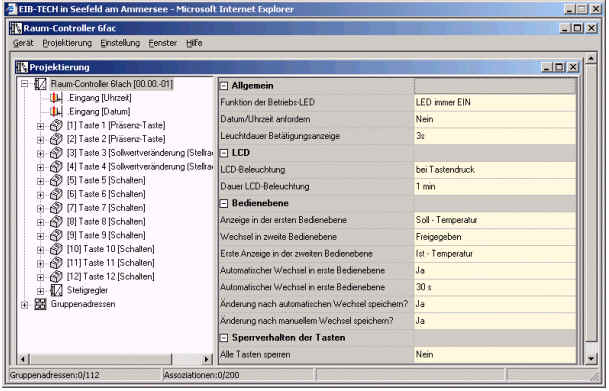

Nach dem Einfügen des neuen Gerätes in die ETS 2-Software können Sie die Parameter des Gerätes einstellen und die Zuweisung der Gruppenadressen durchführen. Das Fenster der Zusatzsoftware öffnet sich dann automatisch. Die Zusatzsoftware erklärt sich von selbst, daher möchte ich nicht weiter darauf eingehen. Der Screenshot verdeutlicht dies.







Aufrufen der Zusatzsoftware
Das Starten der Zusatzsoftware wird nun deutlich schneller durchgeführt. Benötigt werden ca. 4 Sekunden; rechnerabhängig mehr oder weniger. Bei der alten Version waren hier ca. 30 - 40 Sekunden nötig.

Programmierung der Physikalischen Adresse
Bei der Programmierung der Physikalischen Adresse wird die Zusatzsoftware nicht mehr geöffnet, d.h. Sie können wie gewohnt die Physikalische Adresse programmieren. Bisher war dies mit einem zeitlichen Mehraufwand verbunden, da die Zusatzsoftware immer aufgerufen wurde.

Zuordnung der Gruppenadressen innerhalb der ETS 2
Bei der Gruppenadressen-Zurordung wird nun die Zusatzsoftware nicht mehr geöffnet, d.h. Sie können wie gewohnt die Gruppenadresse per "Drag and Drop" verbinden.  Bisher war dies mit einem zeitlichen Mehraufwand verbunden, da die Zusatzsoftware immer aufgerufen wurde.

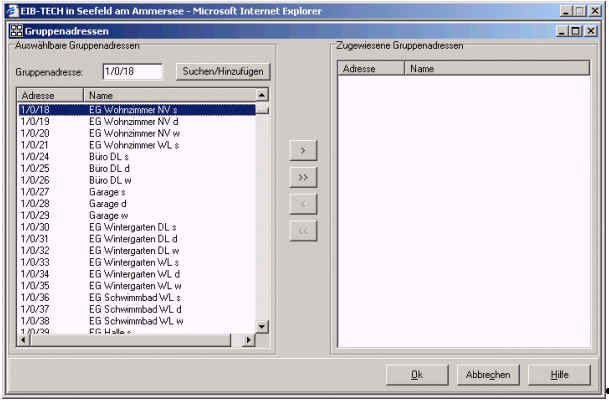

Zuordnung der Gruppenadressen innerhalb der Zusatzsoftware
Bei der Gruppenadressen-Zuordnung innerhalb der Zusatzsoftware ist nun die Möglichkeit geschaffen worden, die Gruppenadressen in ein Feld einzugeben, um anschließend nach einer bestimmten suchen zu können. Bisher war dies eine mühselige Zusatzarbeit,  da die Adressen nur nach Namen oder Adresse sortiert werden konnten. Ebenfalls ist es nun möglich neue Gruppenadressen innerhalb der Zusatzsoftware anzulegen, dies war bisher nicht möglich.

Vorlagen erstellen

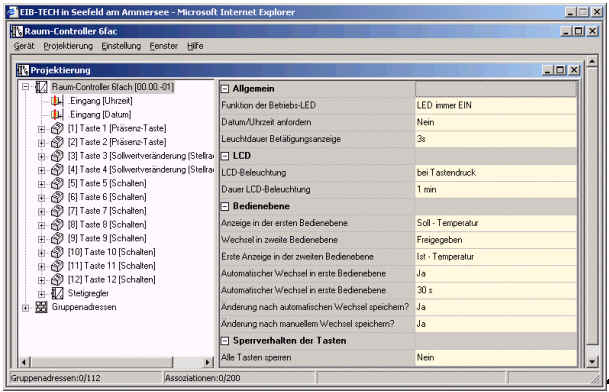

Wenn Sie beispielsweise für ein EFH sämtliche Raumcontroller projektieren, ist es ja meist so, dass die Grundparameter immer gleich sind. Nun können Sie einen RCD projektieren und anschließend das Gerät einfach kopieren. Dies benötigt allerdings eine gewisse Zeit, da beim Kopieren die Zusatzsoftware immer geöffnet wird. Sie können sich allerdings auch Vorlagen erstellen. Dies möchte ich anhand von Screenshots kurz erklären. Wenn die Projektierung eines Gerätes abgeschlossen ist, klicken Sie auf Gerät Vorlage exportieren.



Anschließend werden Sie aufgefordert, einen Namen für die *r(24) Datei einzugeben. Nun könnten Sie neue Geräte einfügen und mit der Vorlage über Importieren mit den neuen Parametern versehen. Dies können Sie allerdings automatisieren, indem Sie auf Einstellungen Optionen,

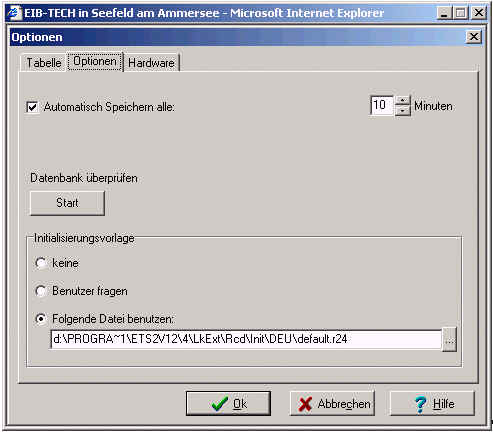

Registrierkarte Optionen



in dem Feld Datei die Datei eingeben, welche Sie zuvor exportiert haben.  Wenn Sie sich verschiedene Vorlagen erstellt haben, können Sie auch auf Benutzer fragen umstellen



Dadurch werden Sie bei jedem neuen RCD gefragt, welche Vorlagendatei verwendet werden soll. Bei verschiedenen Vorlagen ist diese Lösung absolut empfehlenswert.

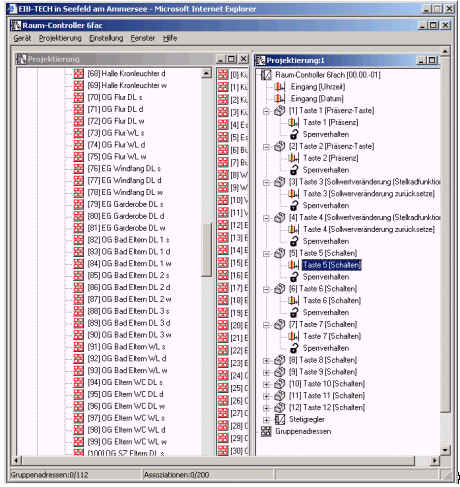

Projektieren in zwei Fenstern
Wenn Sie die Projektierung eines RCDS durchführen und die Gruppenadressen per "Drag and Drop" verbinden möchten, haben Sie die Möglichkeit dies in zwei verschiedenen Fenstern durchzuführen. Das heißt, dass Sie beispielsweise im linken Fenster nur die Gruppenadressen sehen und im rechten Fenster die Kommunikationsobjekte. Damit haben Sie die Möglichkeit die Zuordnungen durchzuführen wie Sie es bereits aus der ETS 2 gewöhnt sind.



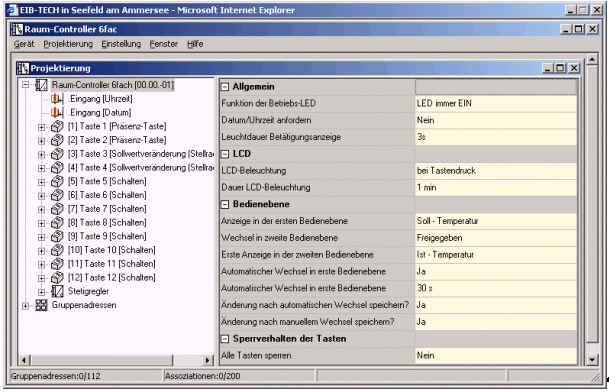

Um das zweite Fenster zu öffnen, klicken Sie bitte auf Projektierung



und dann auf neues Projektierungsfenster. Nun müssen Sie lediglich noch beide Fenster ausrichten und schon können Sie komfortabel arbeiten.



Bitte mit der ETS keine Datenbankkomprimierung mehr durchführen, da Sie ansonsten die Projektierung Ihrer Geräte "zerschießen".  In Kürze soll ein Patch für die ETS 2 V1.3 kommen, mit dem diese Funktion der Komprimierung nicht mehr möglich ist.



Updaten der RCD Software

Eine Deinstallation der "alten Software" ist nicht zwingend nötig, allerdings rate ich Ihnen hierzu, da Sie unnötig Festplattenspeicher verwenden.



Updaten der Firmware

Dadurch dass die Raumcontroller Firmwareupdatefähig sind, haben Sie als Kunde den Vorteil dass Sie bei einem Update eventuell neue Funktionen haben. Dadurch profitieren Sie als Kunde, von den JUNG Weiterentwicklungen, da Sie sich für zukunftsichere EIB Geräte entschieden haben. Das Firmwareupdate kann Ihnen Ihr Systemintigrator durchführen. Je nach Rechnerleistung dauert das Firmwareupdate zwischen 8 - 15 Minuten.

Aktuelle Firmwareversion herausfinden

Wenn Sie herausfinden möchten welche Firmwareversion Ihr Raumcontroller hat, dann klicken Sie bitte in der ETS Projektierung auf Einstellungen Optionen,

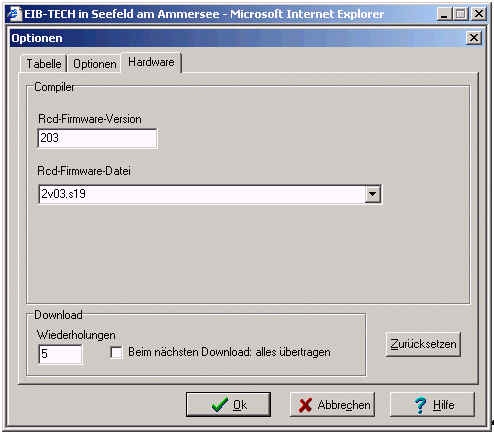

Registrierkarte Hardware:



In dem Feld RCD-Firmware-Version ersehen Sie Ihre aktuelle Version.  Sie können auch den Raumcontroller vom EIB trennen und nach dem erneuten anschließen des Gerätes erscheint für ca. 5 Sekunden eine Anzeige im Display bei dieser Anzeige handelt es sich um die Firmwareversion. Die aktuelle Version ist die V 2.03

© 2003 by www.eib-tech.com Helmut Lintschinger
